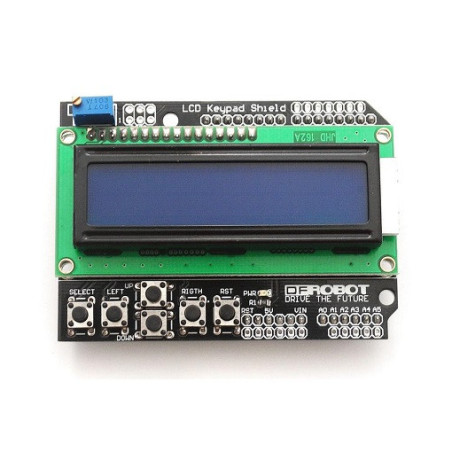

![Shield arduino LCD + keypad](https://kinetronica.com.mx/821-medium_default/shield-arduino-lcd-keypad.jpg)

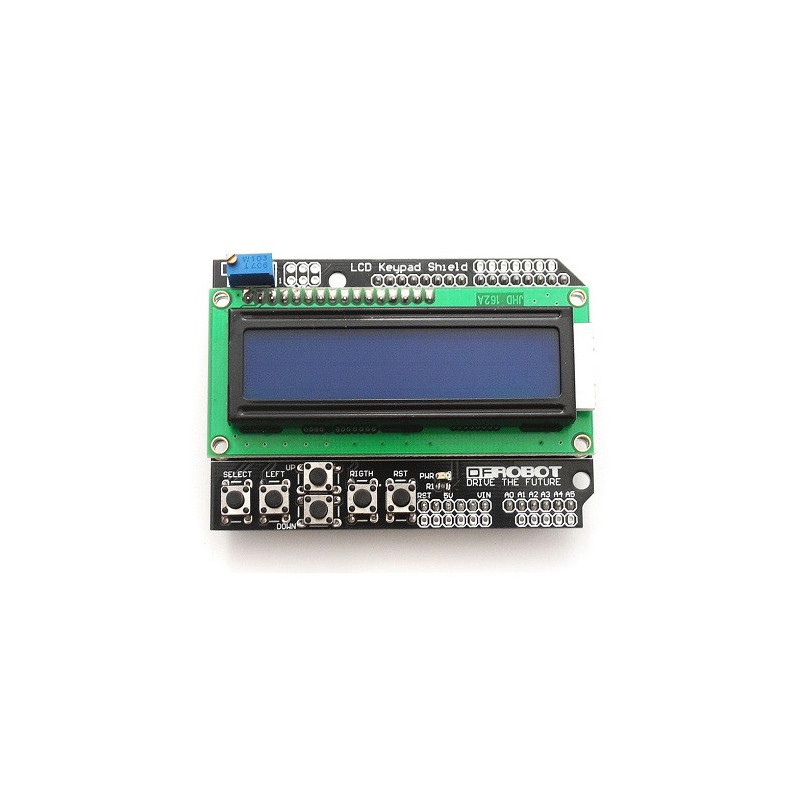

![Shield arduino LCD + keypad](https://kinetronica.com.mx/821-medium_default/shield-arduino-lcd-keypad.jpg)
Para su operación utiliza 7 pines: 4 para datos, 2 para control y 1 para el manejo del backlight.
Para la programación del LCD en Arduino se puede emplear la librería "LiquidCrystal" que viene incluida por defecto en el IDE.
Para leer los pulsadores se debe leer el valor analógico en el pin A0, al presionar un pulsador se crea un divisor de voltaje distinto para cada pulsador y de esa forma podemos identificar que pulsador ha sido presionado.
Voltaje de Operación: 5V DC
LCD Alfanumérico 1602: 2 filas, 16 columnas
5 botones (Arriba, Abajo, Derecha, Izquierda, Seleccionar)
Botón de RESET, para reiniciar el programa de Arduino
Potenciómetro para regular el contraste del lcd
Expansión de pines Analógicos y digitales
Importante: No usar el pin 10 cuando se usa este Shield
Dimensión: 80 x 58 mm
