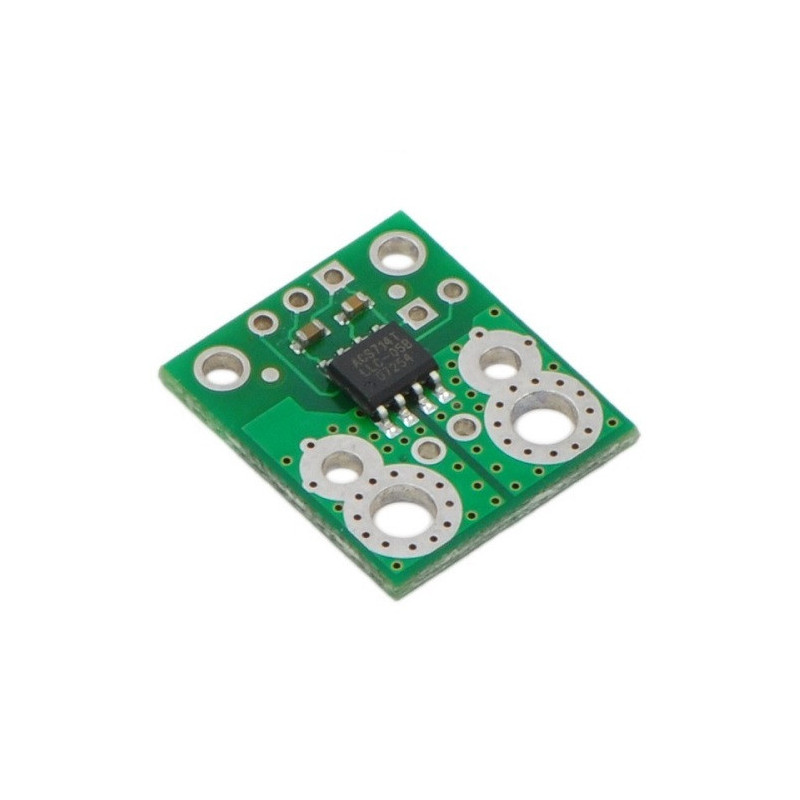

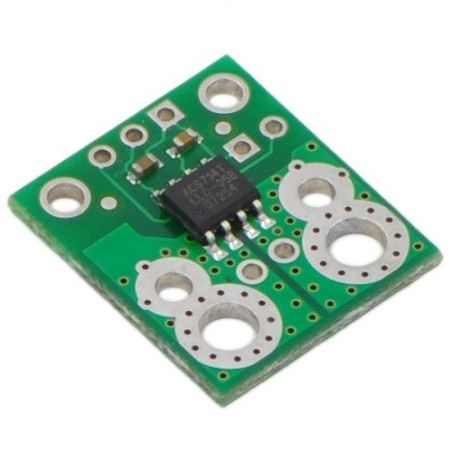

Sensor de corriente ACS714

Este módulo es un sensor de corriente lineal basado en el efecto Hall. Posee una ruta de corriente de baja resistencia (1.2mOhms) y aislamiento eléctrico de hasta 2.1 kV RMS.

Acepta una entrada de corriente bidireccional con una magnitud de hasta 5 A y emite un voltaje analógico proporcional (185 mV / A) centrado en 2.5 V con un error típico de ± 1.5%.

Diseñado para una corriente de entrada bidireccional de -5 A a 5 A (aunque el robusto CI del sensor puede sobrevivir hasta cinco veces la condición de sobrecorriente).

Alta precisión y fiabilidad: error de salida total típico de ±1,5% a temperatura ambiente con calibración de fábrica, un voltaje de compensación de salida extremadamente estable e histéresis magnética casi nula.

Voltaje de operación: 5V

Corriente de alimentación: 13mA

Dimensiones: 0.7 x 0.8 in
