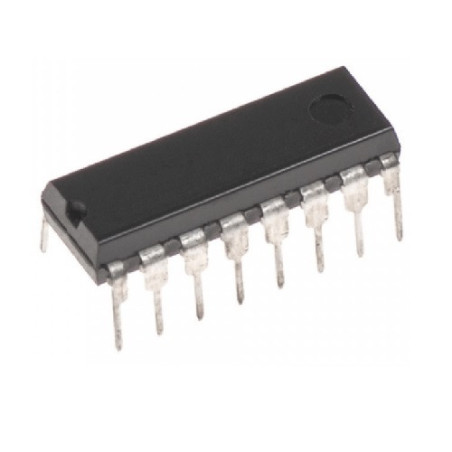

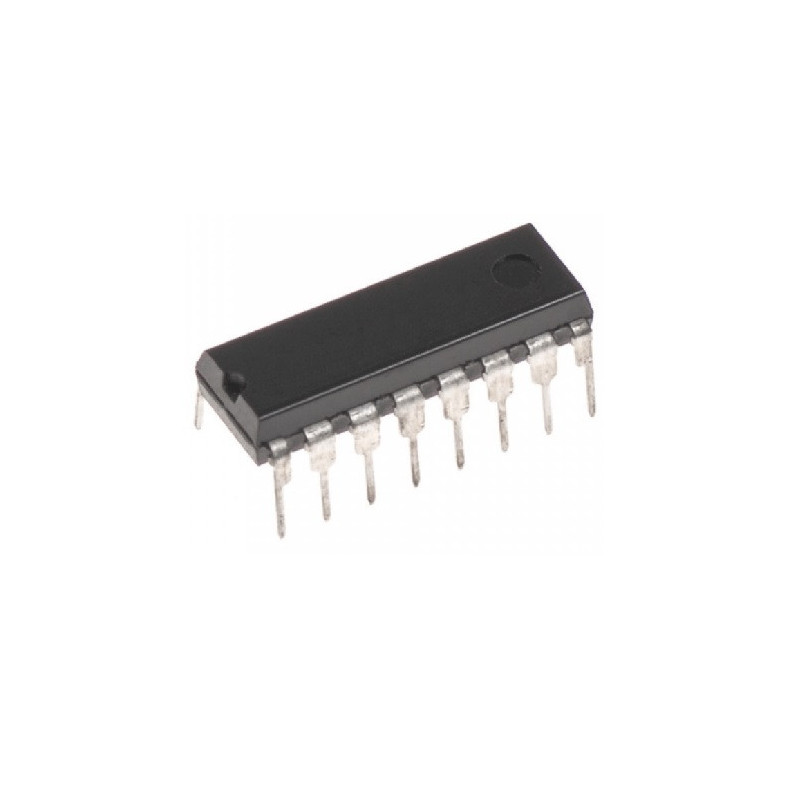

MAX3232

dos receptores de línea y un circuito de bomba de carga dual

con protección ESD de ±15 kV terminal a terminal

(terminales de conexión de puerto serie, incluido GND).

El dispositivo cumple con los requisitos de TIA/EIA-232-

F y proporciona la interfaz eléctrica entre

un controlador de comunicación asíncrono y el

conector de puerto serie. La bomba de carga y cuatro pequeños

Los condensadores externos permiten el funcionamiento desde un único voltaje de 3 V.

a un suministro de 5,5 V. Los dispositivos funcionan con señalización de datos.

velocidades de hasta 250 kbit/s y un máximo de 30 V/µs

Velocidad de giro de salida del controlador.

Características

La protección ESD del terminal de bus RS-232 supera

±15 kV usando el modelo de cuerpo humano (HBM)

Cumple o supera los requisitos de TIA/

Estándares EIA-232-F y ITU V.28

Funciona con suministro VCC de 3 V a 5,5 V

Opera hasta 250 kbit/s

Dos conductores y dos receptores

Corriente de suministro baja: 300 µA típica

Condensadores externos: 4 × 0,1 µF

Acepta entrada lógica de 5 V con suministro de 3,3 V

Compatible con terminales alternativos de alta velocidad

dispositivos (1 Mbit/s)

SN65C3232 (40°C a 85°C)

SN75C3232 (0°C a 70°C)
