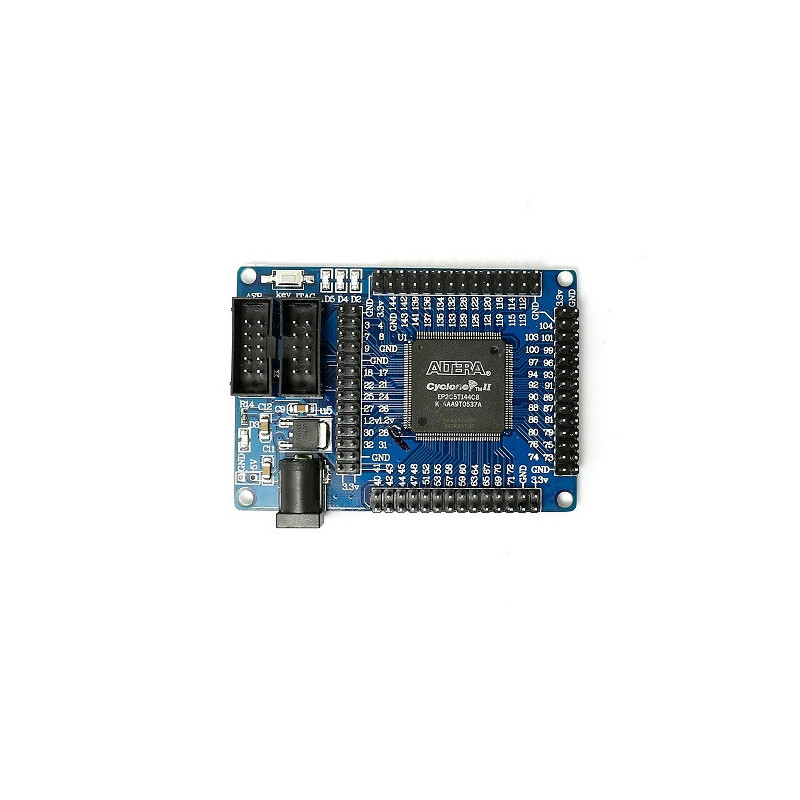

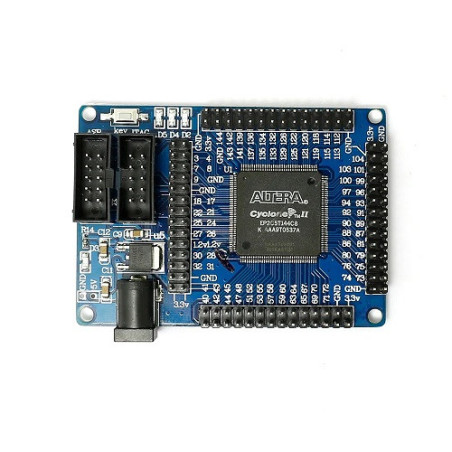

![Cyclone II](https://kinetronica.com.mx/1350-medium_default/cyclone-ii.jpg)
Con esta tarjeta se pueden desarrollar proyectos desde un control con compuertas lógicas, máquinas de estados, procesamiento de señales serial y paralelo real, cálculos matemáticos, emulación de procesadores y más.
En línea se puede encontrar gran cantidad de documentación sobre esta tarjeta junto con ejemplos de uso y proyectos desarrollados por lo que es ideal para quienes van ampezando en el mundo de los FPGAs y CPLDs.
Se puede programar mediante el lenguaje VHDL o Verilog Code.
Voltaje de alimentación: 5V DC
Voltaje lógico E/S: 3.3V DC
Regulador de voltaje en placa de 1,2V para el core del FPGA y otro de 3,3V para los puertos de entrada/salida.
FPGA: Altera/Intel Cyclone II EP2C5T144
Número de IO E/S: 89
Elementos lógicos: 4608 LE (16 elementos lógicos por bloque)
Bloques de memoria RAM M4K (4 Kbits + 512 bits de paridad): 26 (total: 119898 bits)
Memoria embebida (Kbits): 117
Multiplicadores embebidos de 18x18 bits: 13
PLLs: 2
Canales diferenciales: 58
Oscilador en la placa de 50Mhz, conectado al pin 17 (soporta hasta 300Mhz)
Conector de programación: JTAG
Memoria EEPROM EPCS4 de 4Mbit en placa (sólo programable a través del puerto ASP)
Todos los pines de E/S están conectados a las cabeceras y están bien identificados en el PCB
Leds programables en placa: 3 (conectados a los pines 3, 7 y 9)
Led indicador de alimentación
Pulsador de reset
Compatible con el software IDE Altera Quartus 2 y su edición web libre
Temperatura de funcionamiento: 0-70ºC
Dimensiones: 80*60 mm
