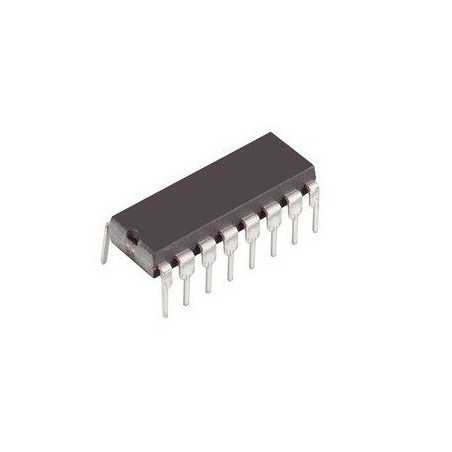

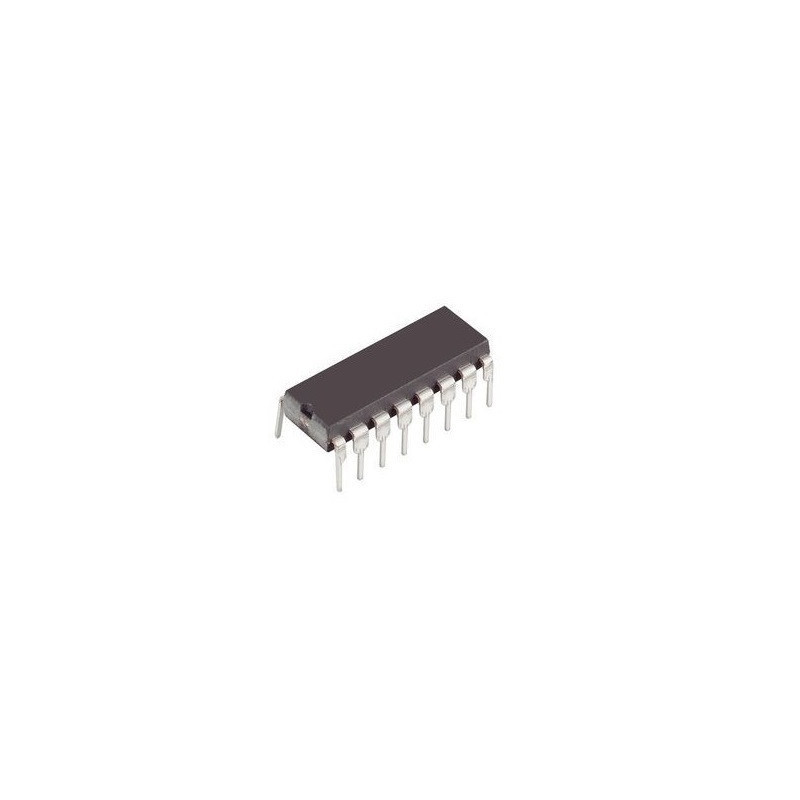

CD4046 Sincronizador de fase PLL

El circuito integrado CD4046 es un sincronizador de fase PLL CMOS que integra en un oscilador controlado por tensión lineal de baja potencia y dos comparadores de fase diferentes que tienen un amplificador de entrada de señal y una entrada de comparación común.

Características:

Consumo de energía muy bajo de 70uW a VCO fo = 10KHz y VDD = 5V

Frecuencia máxima de operación de 2.4MHz a VDD = 15V y R1 = 5KOhm

Deriva de baja frecuencia de 0.04% / ° C a VDD = 10V

Rango de voltaje de suministro de 3V a 18V

El VCO inhibe el control para la codificación ON-OFF y el consumo de energía en espera ultrabajo

Salida del seguidor de la fuente de entrada de control de VCO (salida de demodulación)

Características de salida simétricas estandarizadas

Encapsulado: DIP 16 pines
