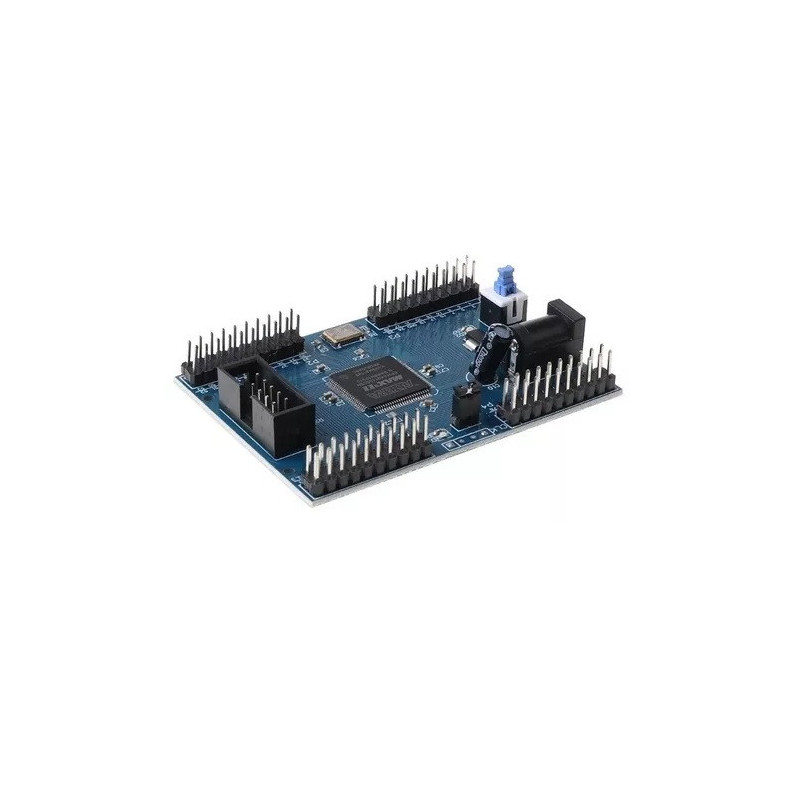

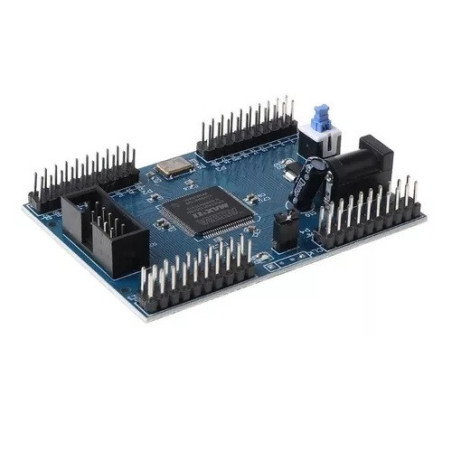

Altera Max II EPM240 CPLD
$240.00
0 en stock
Sin impuestos
El chip CPLD Altera MAX II EPM240 posee 240 elementos lógicos(LE). Todos los pines de entradas/salidas están expuestos en los conectores header para poder usarlos con periféricos como memorias u otros módulos de expansión. Para programar el CPLD debemos conectar el programador/configurador Altera USB Blaster vía el conector JTAG y utilizar el software Intel Quartus. Para alimentar la tarjeta recomendamos el uso de la Fuente de alimentación DC 5V/1A.
Características:
Voltaje de alimentación: 5V DC
Voltaje lógico E/S: 3.3V
CPLD: Altera/Intel MAXII EPM240T100C5
Elementos lógicos: 240 LE
Número de IO E/S: 80
Entradas/salidas programables para operar a niveles lógicos 3.3 V, 2.5 V, 1.8 V, y 1.5 V
Soporta hasta 150Mhz, oscilador en la placa de 50Mhz
Conector de programación: JTAG
InstantOn, non-volatile storage
Temperatura de funcionamiento: 0-70ºC
El jumper J2 conecta el led D1 con PIN_77, además el oscilador externo está conectado a la entrada Clock 0 (PIN_12)
Dimensiones: 50*70 mm
