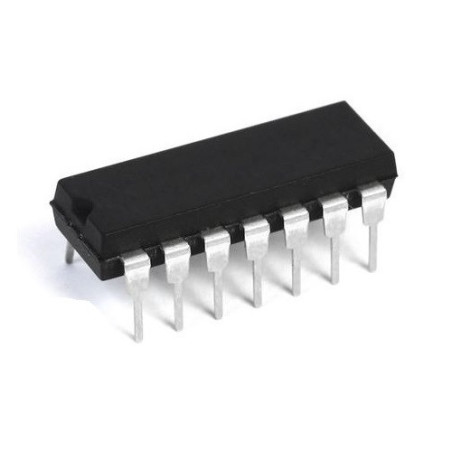

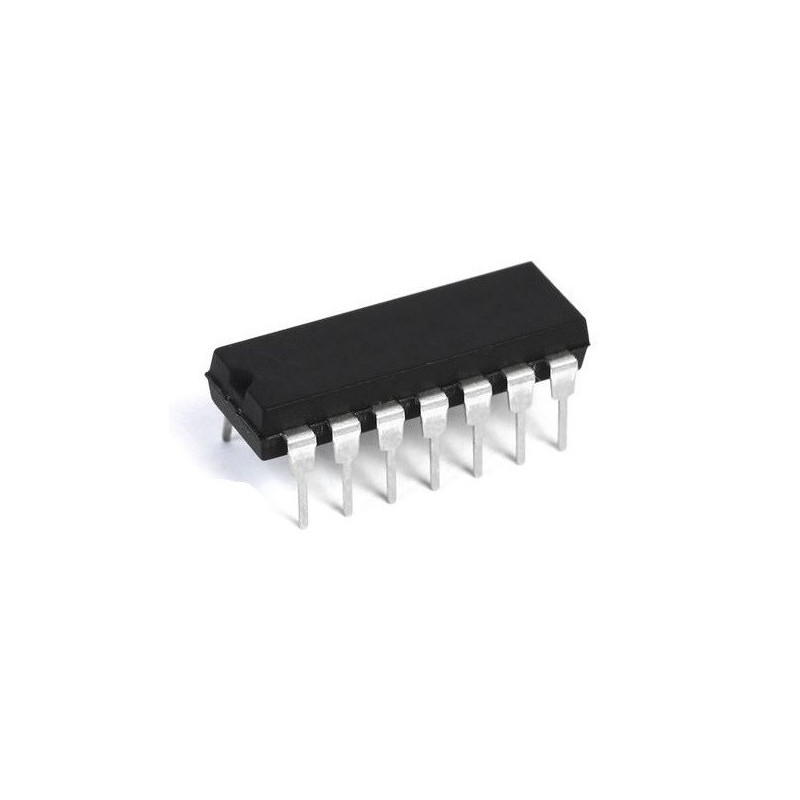

74LS73 74HC73 Flip Flop JK
$17.00
39 en stock
Sin impuestos
El circuito integrado 74LS73/74HC73 posee dos flip flops de tipo JK independientes que operan con señales de entrada, de reloj y clear individuales.
Las entradas J y K deben ser estables en el tiempo de configuración antes de la transición de reloj alto a bajo para una operación predecible. Cuando el clear es bajo, anula el reloj y las entradas de datos fuerzan la salida Q baja y la salida Q \ alta.
Si las entradas J y K son ambas low (bajo), entonces no se produce cambio alguno. Si J y K son ambas high (alto), entonces en la siguiente subida de clock la salida cambiará de estado. Puede realizar las funciones del flip-flop set/reset y tiene la ventaja de que no hay estados ambiguos.
Características:
Tipo de Flip-flop: JK
Tipo de trigger: Edge Negativo
Tipo de salida: Differential / Complementaria
Retardo de propagación: 15 ns
Frecuencia: 30 MHz
Tensión de alimentación: 5V
Corriente de salida: 8 mA
Temperatura de funcionamiento mínima: 0°C a 70°C
Encapsulado: DIP 14 pines
