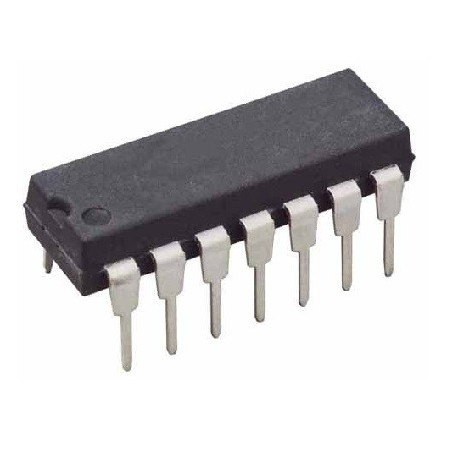

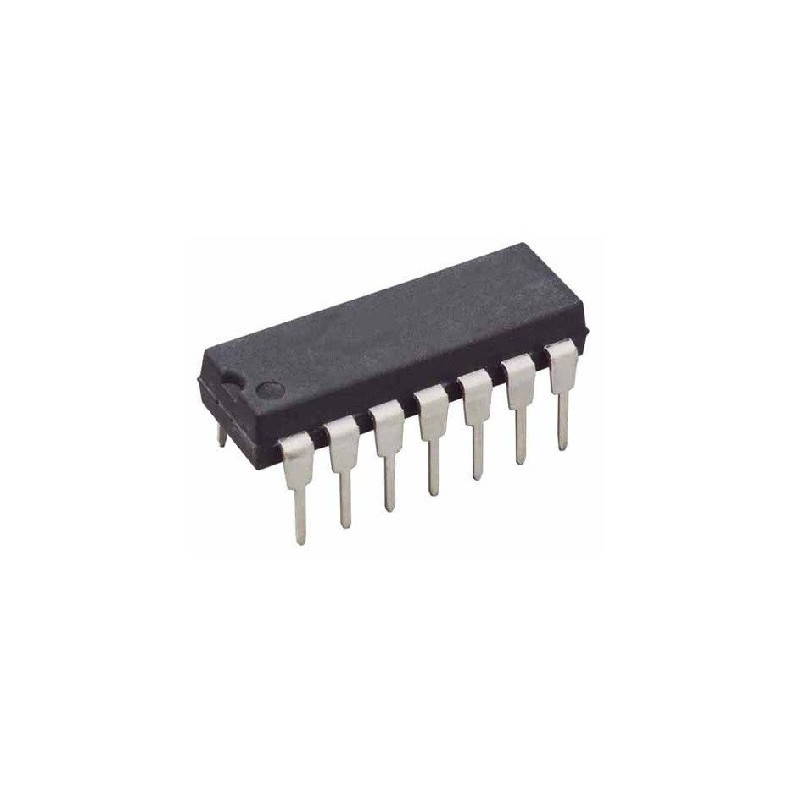

74LS20 Compuerta NAND 4 entradas
$16.00
7 en stock
Sin impuestos
El integrado 74LS20 contiene 2 compuertas NAND de 4 entradas y 1 salida. Las letras LS indican chip de modelo Schottky de bajo consumo.
Tensión de alimentación: 5V
Niveles lógicos: 0.2V - 0.8V para el nivel bajo (low,0) Y 2.4V - 5V para el nivel alto (high,1)
Operador: NAND
Margen de ruido: 0.7V para nivel alto y 0.3V para nivel bajo.
Descripción de terminales:
Pin 1: la entrada A de la compuerta 1.
Pin 2: la entrada B de la compuerta 1.
Pin 3: la entrada C de la compuerta 1.
Pin 4: la entrada D de la compuerta 1.
Pin 5: la entrada E de la compuerta 1.
Pin 6: el resultado de la operación de la primera compuerta.
Pin 7: GND
Pin 8: el resultado de la operación de la segunda compuerta.
Pin 9: la entrada A de la compuerta 2.
Pin 10: la entrada B de la compuerta 2.
Pin 11: la entrada C de la compuerta 2 .
Pin 12: la entrada D de la compuerta 2 .
Pin 13: la entrada E de la compuerta 2.
Pin 14: VCC.
