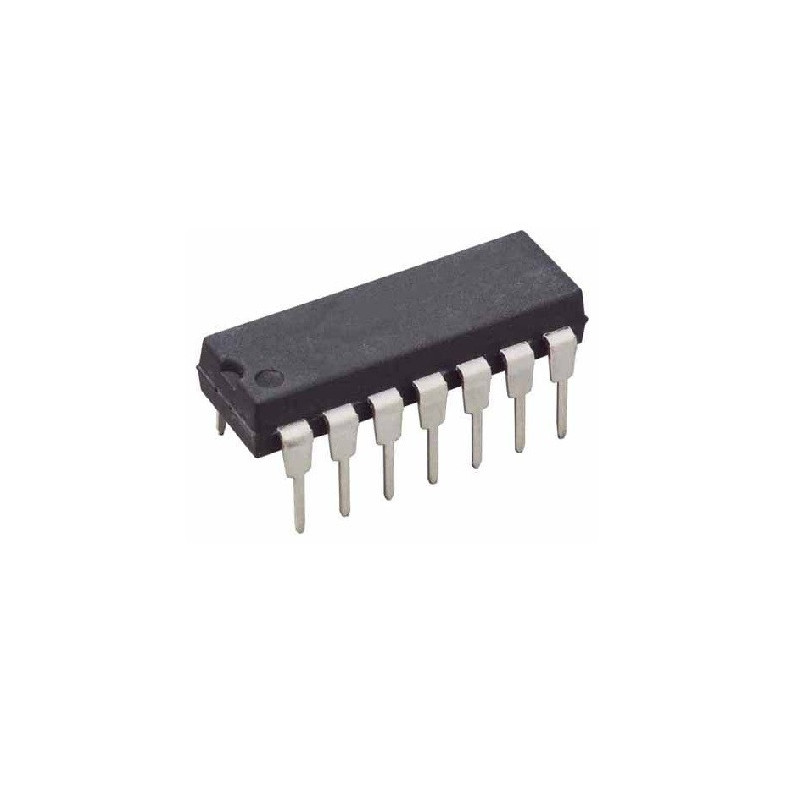

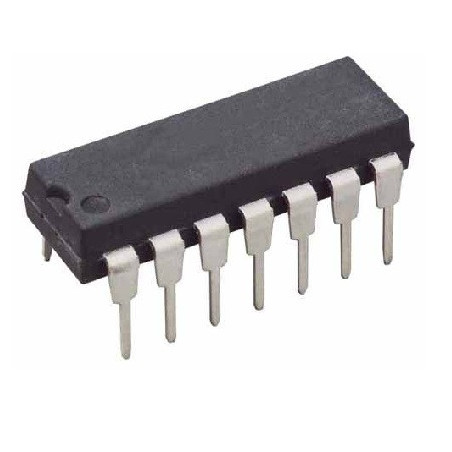

74LS04 Compuerta NOT
$7.00
33 en stock
Sin impuestos
El integrado 74LS04 contiene 6 inversores independientes. Las letras LS indican chip de modelo Schottky de bajo consumo.
Tensión de alimentación: 5V
Niveles lógicos: 0.2V - 0.8V para el nivel bajo (low,0) Y 2.4V - 5V para el nivel alto (high,1)
Operador: NOT
Margen de ruido: 0.7V para nivel alto y 0.3V para nivel bajo.
Descripción de terminales:
Pin 1: la entrada de la compuerta 1.
Pin 2: la salida de la compuerta 1.
Pin 3:la entrada de la compuerta 2.
Pin 4: la salida de la compuerta 2.
Pin 5: la entrada de la compuerta 3.
Pin 6: la salida de la compuerta 3.
Pin 7: GND
Pin 8: la salida de la compuerta 4.
Pin 9: la entrada de la compuerta 4.
Pin 10: la salida de la compuerta 5.
Pin 11: la entrada de la compuerta 5.
Pin 12: la salida de la compuerta 6.
Pin 13: la entrada de la compuerta 6.
Pin 14: VCC.
