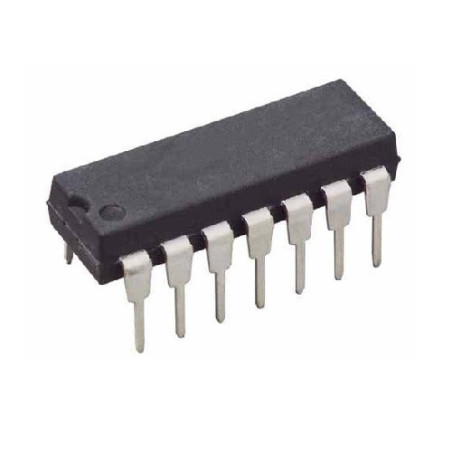

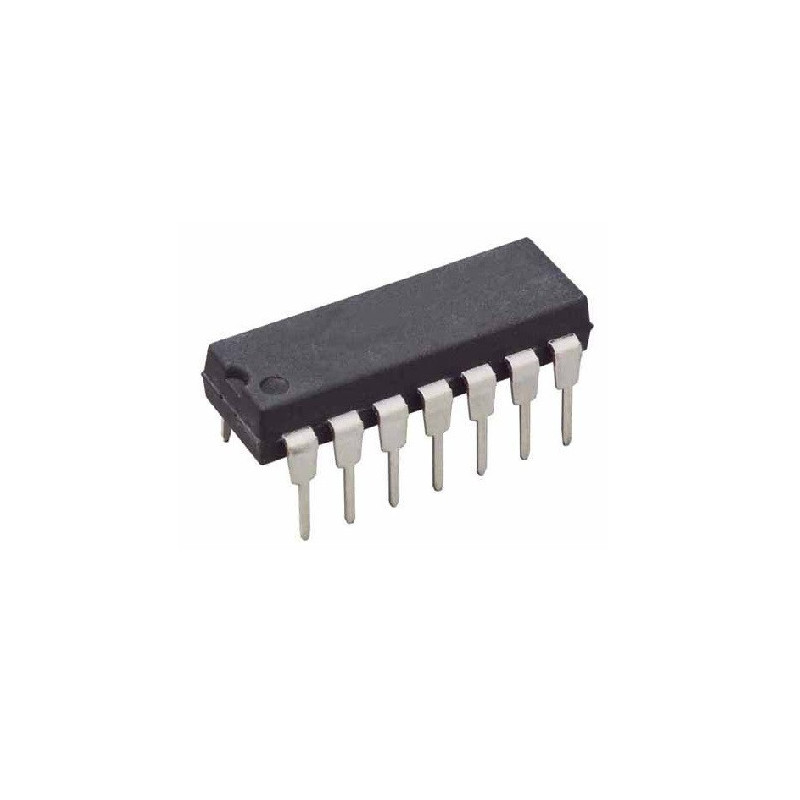

74HC4075 Compuerta OR 3 entradas
$20.00
7 en stock
Sin impuestos
El integrado 74HC4075 contiene 3 compuertas OR de 3 entradas y 1 salida.
Tensión de alimentación: 2V a 6V
Operador: OR
Corriente de salida: 25mA
Descripción de terminales:
Pin 1: la entrada A de la compuerta 1.
Pin 2: la entrada B de la compuerta 1
Pin 3: a entrada A de la compuerta 2.
Pin 4: la entrada B de la compuerta 2.
Pin 5: La entrada C de la compuerta 2.
Pin 6: el resultado de la operación de la segunda compuerta.
Pin 7: GND
Pin 8: la entrada C de la compuerta 1
Pin 9: el resultado de la operación de la primer compuerta.
Pin 10: el resultado de la operación de la tercer compuerta.
Pin 11:.la entrada A de la compuerta 3.
Pin 12: la entrada B de la compuerta 3.
Pin 13: la entrada C de la compuerta 3.
Pin 14: VCC.
